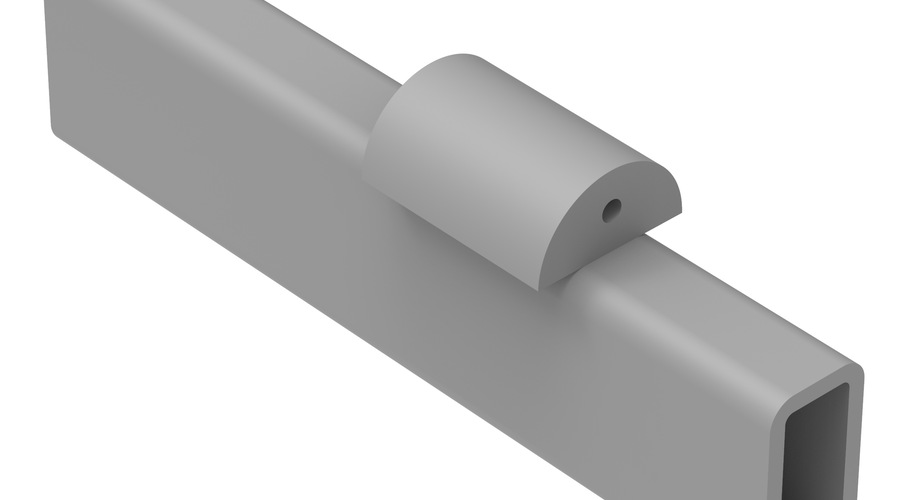

DTF 120 150

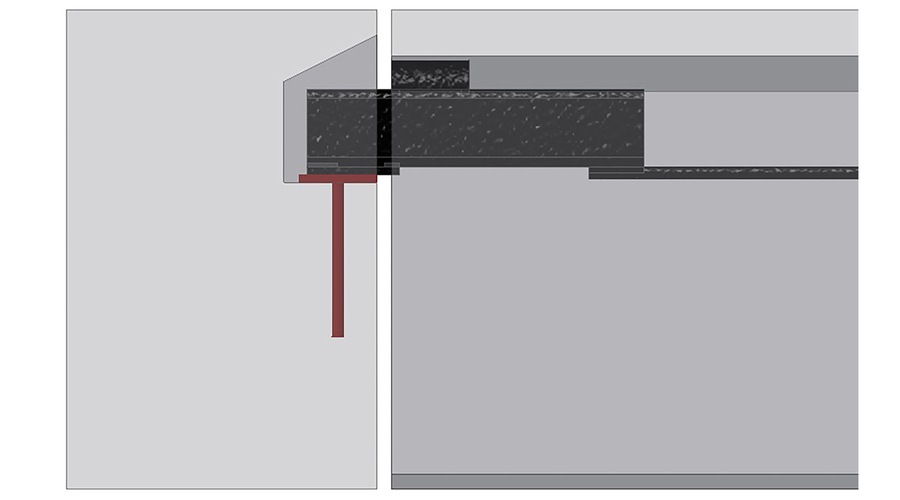

DT gjenomskjæring
DTF

1 / 3

DT elementforbindelser

DTF 120 kN, fast forbindelse

Invisible Connections DTF 120 er designet for å forbinde prefabrikkerte DT elementer, bjelker, repos eller andre prefabrikkerte elementer.

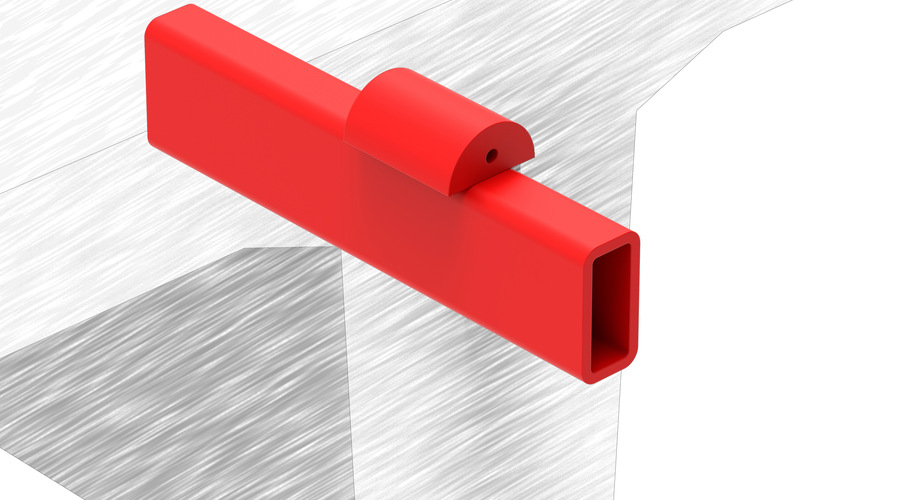

DTF består av ett firkantrør med halvmåne. DTF-forbindelsen støpes in i DT-element og lyftes på plass på opplegg i bjelke, vegg, ol.

Invisibel Connections DTF 120 leveres i sort stål eller galvanisert utførsel

Kapasitet 120 kN , minimum dekketykkelse 250 mm

Kapasitet [kN]120 kN
Vekt svart/galvanisert7,20 kg/7,50 kg

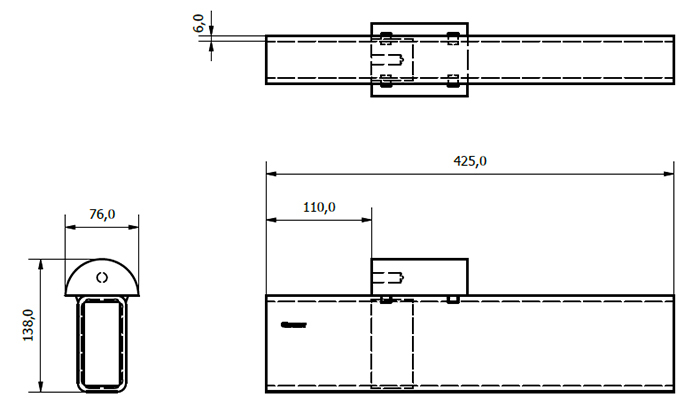

RørHUP 100x50x6 mm
Minimum dekketykkelse:250 mm
Svart stål eller galvanisert utførsel
Kapasitet
120 kN
Minimum dekketykkelse
250 mm
Vekt, sort stål
7,2 kg
Vekt, galvanisert
7,5 kg

Teknisk info / Memo

Memo nrNedlastning

Format

Memo nr 801DTF120 DTS120 Tekniske spesifikasjonerPDF
Memo nr 802DTF120 DTS120 - Beregning av forankringsarmeringPDF
Memo nr 811DTF150 DTS150 Tekniske spesifikasjonerPDF
Memo nr 812DTF150 DTS150 BeregningPDF
Memo nr 830DTF DTS EksempelberegningerPDF
Memo nr 831DTF DTS BrannbeskyttelsePDF
BildeProdukt Step DWG 2D IFC PDF
DTF 120DTF 120DTF 120
DTF 120
DTF 120

  • DTS/DTF-forbindelse arkitekt

  • DTS/DTF-forbindelse produksjon

  • DTS/DTF-forbindelse ingeniør

  • DTS/DTF-forbindelse montering

Gå til Brosjyrer
