Utkragede balkonger
BWC plate 40 U-H - Innstøpningsplate
Systemet består av flere deler:

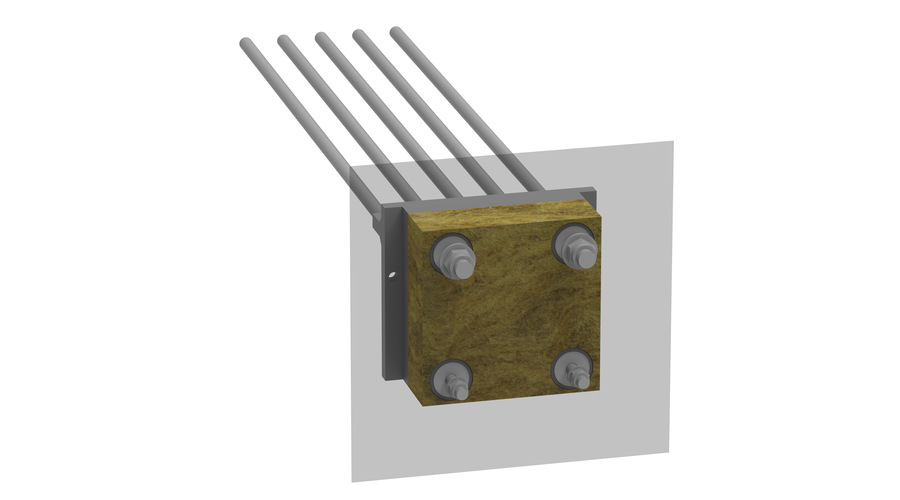

BWC U-H er Invisible Connections® sitt system hvor enheten med boltegruppe, isolasjonssjikt og vanntettingsmembran sveises til alternativer som: BWC 40 plate i dekkekant, HUP, HSQ e.l. BWC utligger blir deretter festet til boltegruppen for å støtte opp balkongen.

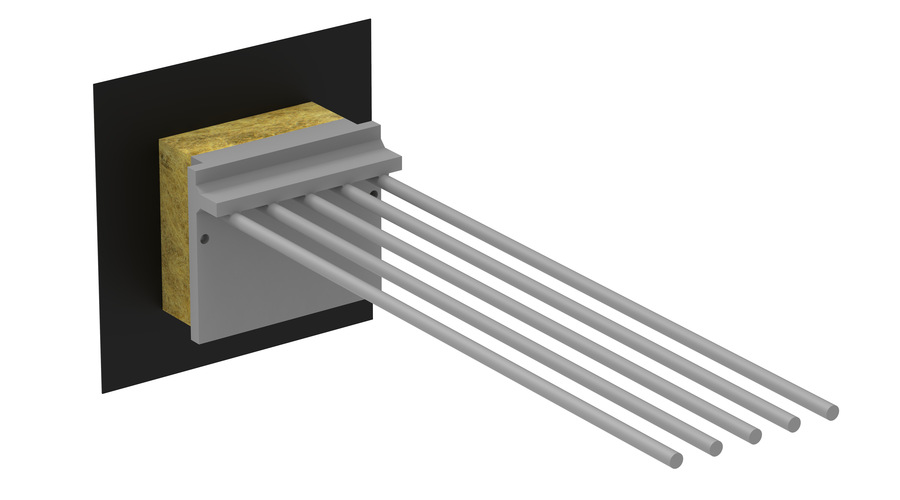

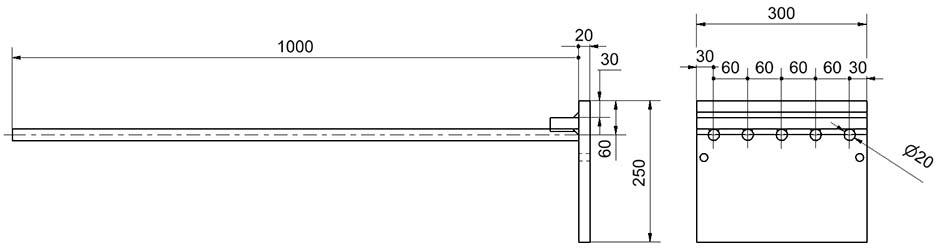

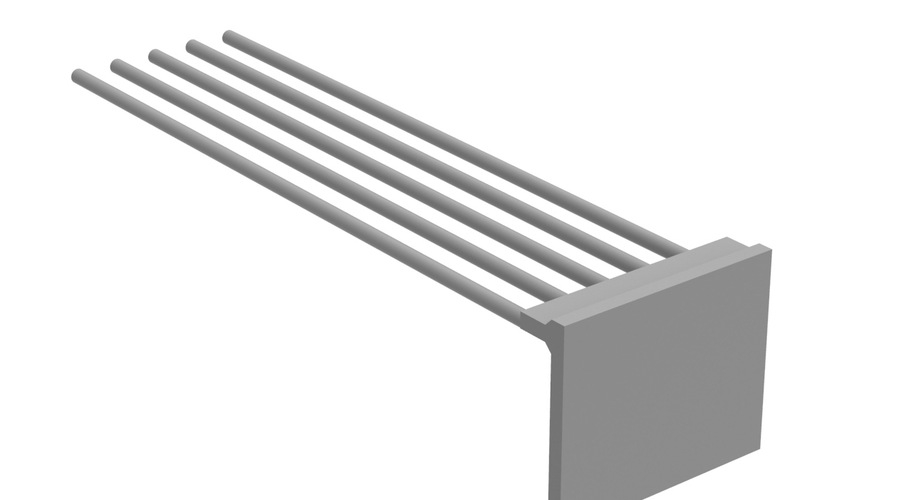

BWC plate 40 U-H: Denne platen med armering støpes inn i dekkekant. Her skal hoveddelen med boltegruppe sveises på, dette gjøres som oftest på fabrikken her på Åndalsnes.
Alle deler er laget av stål S355.Se mer i Invisible Connections ® Memo 750
| Kapasiteter | Fra analysen «BWC 40 U-H Plate dekkekant 2020» Gjennomført i Ansys. Prosjekt «AA» |
|---|---|
| Maks. moment (kNm) | 60 kN |
| Maks. horisontal kraft (kN) | 70 kN |
| Maks. horisontal kraft (kN) | +/- 20 |
| Se mer i Invisible Connections® | MEMO 750 |
Teknisk info - Utkragede balkonger
Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Rapport | Tynne balkongdekker dimensjonerings rapport 12492 OO R 001 rev 5 |  | |

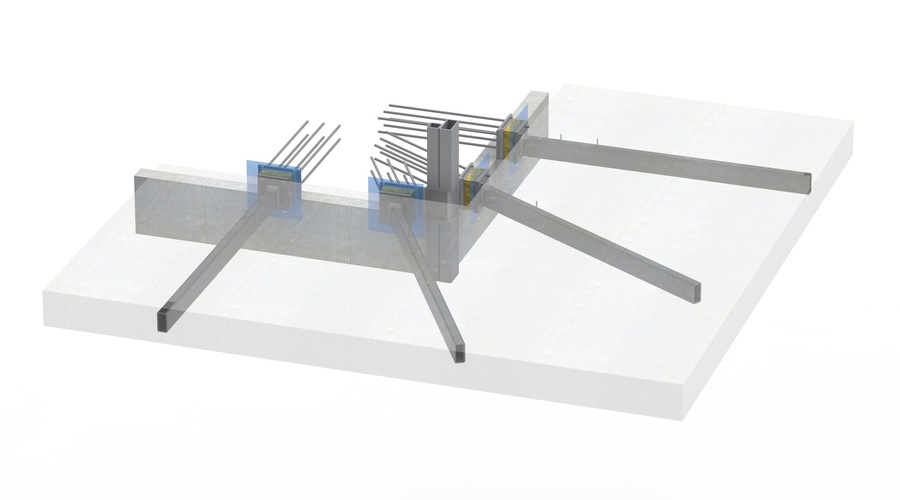

| Rapport | Hjørnebalkong med BWC forbindelser 13642 OO R 002 | | |
| Beregninger | Klimagassberegninger IC 2022 | | |
| Beregning | Varmetapsberegning BWC 40 U-H , Rambøll | | |
| K5 12 | K5 12 Sveis monteringsinstruks BWC 40 U H og BWC Utligger | | |
| Memo 750 | Veiledning BWC - utkraget | | |
| Memo 751 | Byggstandardene Balkonglaster og deformasjoner | | |
| Memo 752 | Veiledning forankring til hulldekke BWC 40 U H | | |
| Memo 755 | Modal analyse, BWC 40 U | | |
| Memo 755A | Modal Eksempler, BWC 40 U | | |
| Memo 756D | Nedbøyning og lasteevne, BWC 40 U-H | |
