BWC 40 utligger
- Kapasitet (tekst)
- Fra analysen «BWC 30 U-H Plate dekkekant» Gjennomført i Ansys. Prosjekt «H»
- Maks. skjærkraft
- 60 kN
- Maks. horisontalkraft
- 20 kN
- Maks. moment
- 32 kNm
Systemet består av flere deler:

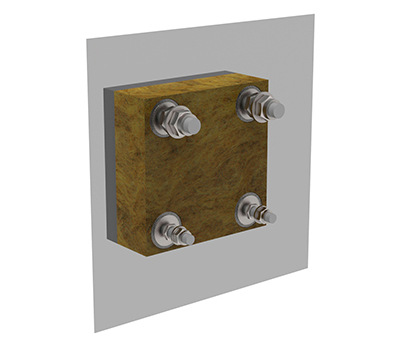

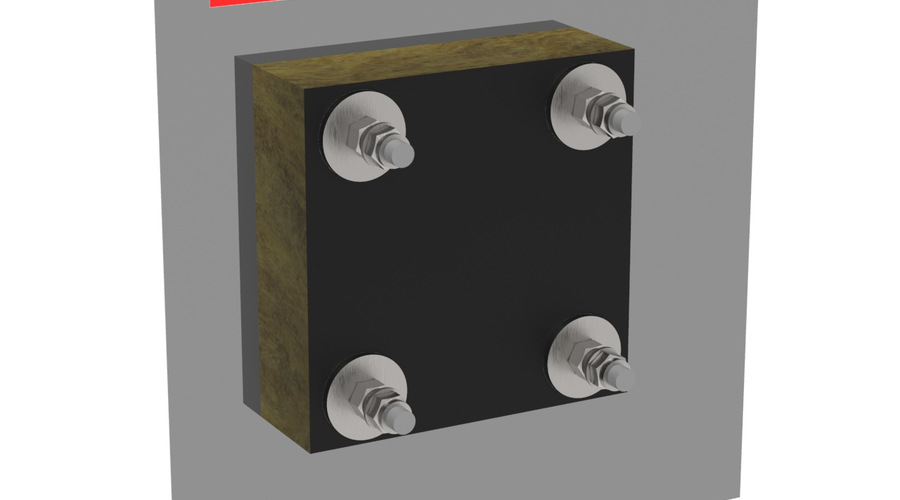

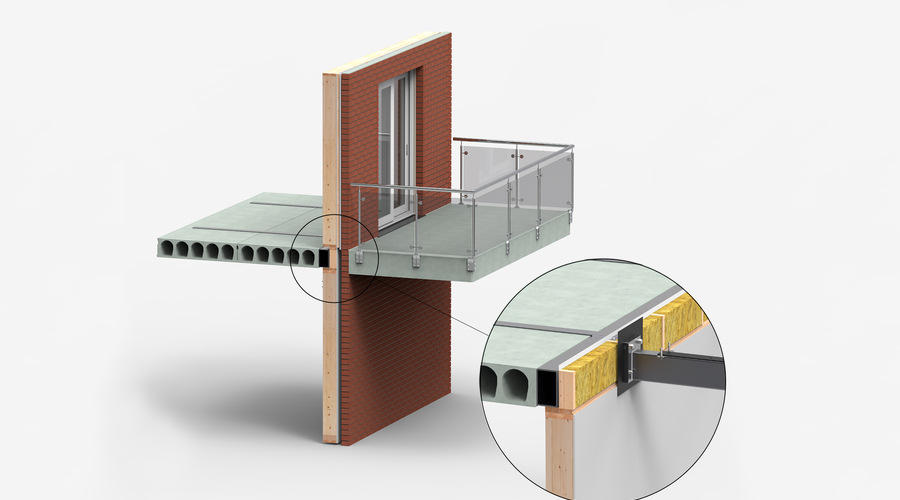

BWC U-H er Invisible Connections® sitt system hvor enheten med boltegruppe, isolasjonssjikt og vanntettingsmembran sveises til alternativer som: BWC 40 plate i dekkekant, HUP, HSQ e.l. BWC utligger blir deretter festet til boltegruppen for å støtte opp balkongen.

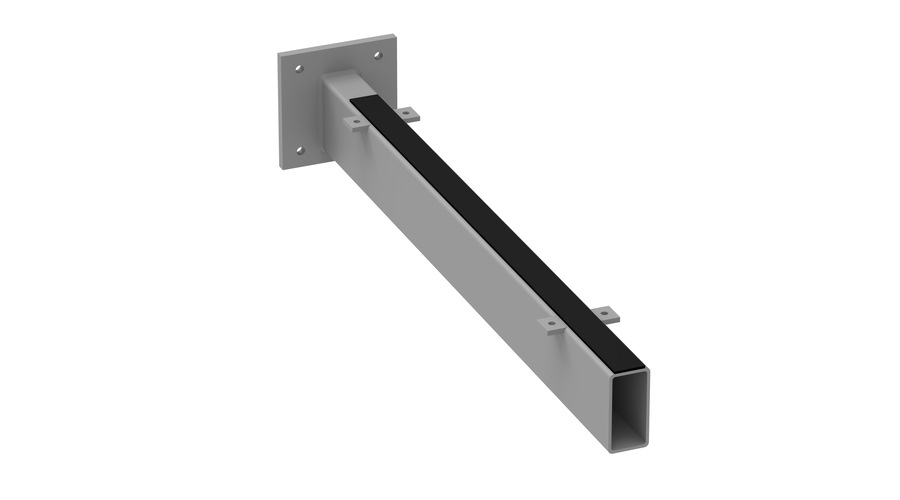

BWC 40 utligger: Dette er selve utliggeren som understøtter f.eks en tynn betongplate, trekonstruksjon eller stålbalkong. Dimensjonen her bestemmes av lengde og dybde på balkongen/svalgangen, og leveres varmforzinket.
Alle deler er laget av stål S355. Se mer i Invisible Connections ® Memo 750
- Rapport — Tynne balkongdekker dimensjonerings rapport 12492 OO R 001 rev 5
- Rapport — Hjørnebalkong med BWC forbindelser 13642 OO R 002
- Beregninger — Klimagassberegninger IC 2022
- Beregning — Varmetapsberegning BWC 40 U-H , Rambøll
- K5 12 — K5 12 Sveis monteringsinstruks BWC 40 U H og BWC Utligger
- Memo 750 — Veiledning BWC - utkraget
- Memo 751 — Byggstandardene Balkonglaster og deformasjoner
- Memo 752 — Veiledning forankring til hulldekke BWC 40 U H
- Memo 755 — Modal analyse, BWC 40 U
- Memo 755A — Modal Eksempler, BWC 40 U
- Memo 756D — Nedbøyning og lasteevne, BWC 40 U-H
