Utsparingsboks vegg

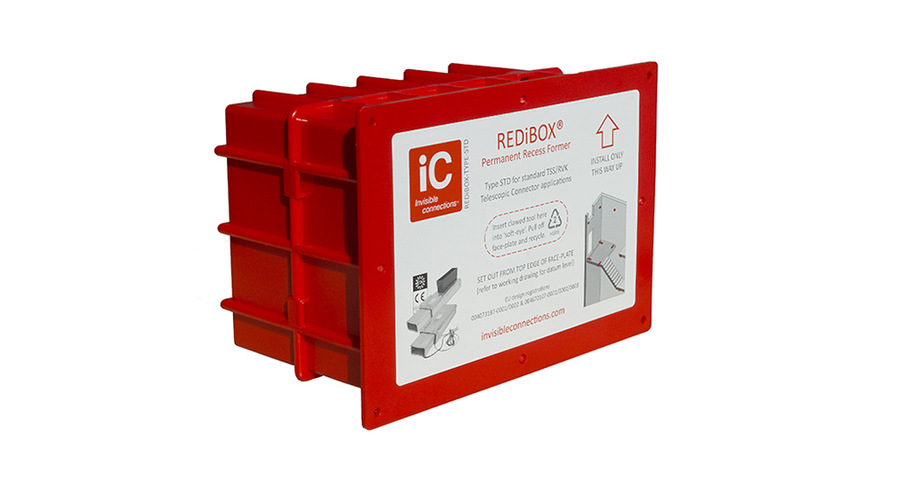

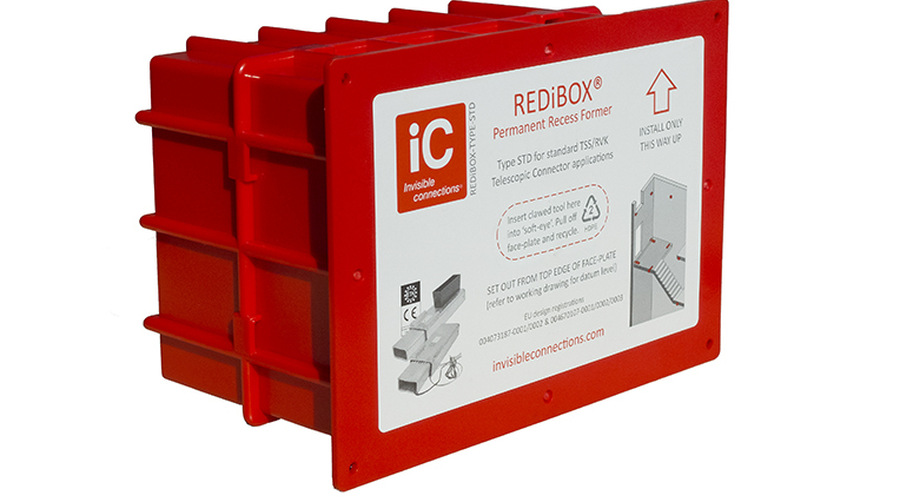

REDiBOX, utsparingsboks

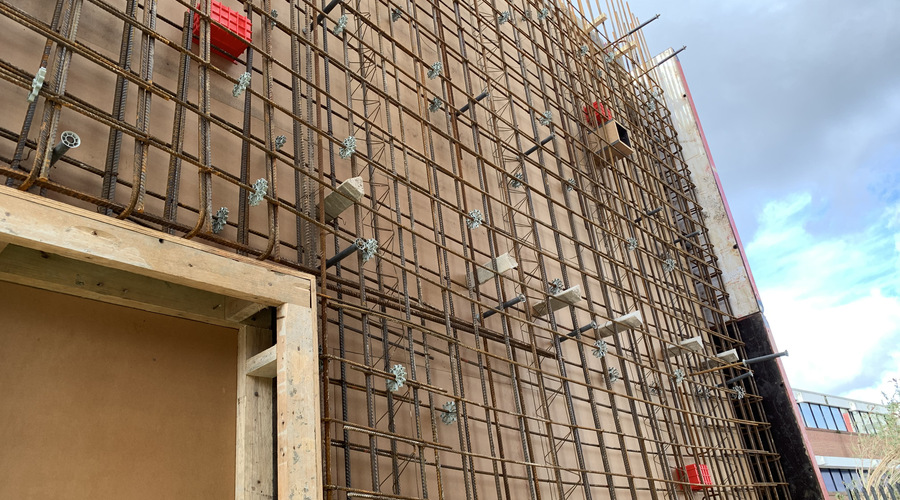

REDiBOX er et spesialtilpasset produkt for å lage utsparing i vegg som støpes med glideforskaling. Produktet er designet for å brukes sammen med TSS og RVK.
REDiBOX gir gode toleranser både vertikalt (78 mm) og horisontalt (95 mm).
REDiBOX er forsterket med ribber på alle sider. Dette gir god forankring til betongveggen. På baksiden av den avtakbare frontplaten er det en kant som opprettholder formen på boksen under betongtrykk. Denne sørger også for at boksen er tett under støping.
Er produsert i HDPE.
Kan kombineres med SRU enhet for lyddemping.
| Vekt | 0,34 kg |

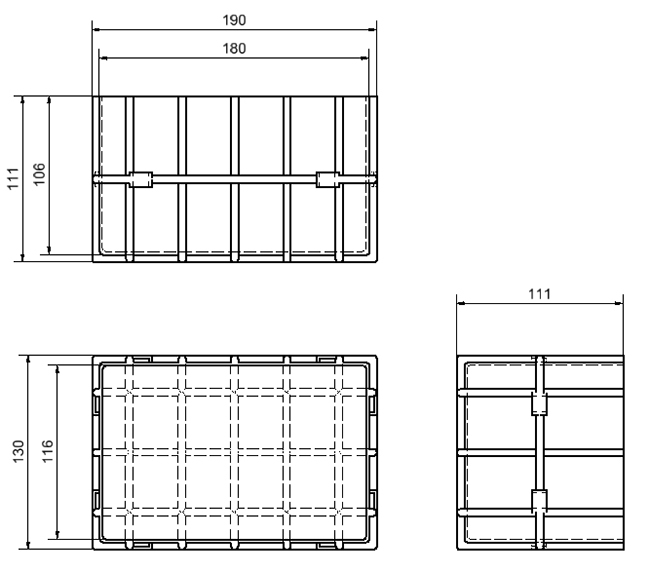

| Innvendig mål | b 177 - h 115,1 - d 103,6mm |
- Vekt, sort stål
- 0,34 kg
- Innvendig mål
- b 177 – h 115,1 – d 103,6 mm
Prosjektering / design
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| TSS/RVK V1.6N | Kalkulasjonsverktøy |  | |
| Memo nr 31 | Veiledning, trappeforbindelser |  | |
| Memo nr 41 | Tilleggsprodukter, trappeforbindelser | | |
| Memo nr 45 | Brannbeskyttelse, trappeforbindelser | | |
| Memo nr 47 | Trinnlyd, trappeforbindelser | | |
| Memo nr 54 | Tekniske spesifikasjoner, trappeforbindelser | | |
| Memo nr 55 | Forankringsarmering, trappeforbindelser | | |
| Memo nr 64 | Forankringsarmering i par cc 250 mm, trappeforbindelser | | |
| Memo nr 65 | Forankringsarmering, TSS 20 FA, | | |
| Memo nr 65 A | Forankringsarmering, TSS 25 L | | |
| Memo nr 69 | CO2 reduksjon med IC trappesystem | |
Produksjon / montasje
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Memo TSS/RVK | TSS/RVK, anbefalt produksjons og montasjemetode | | |
| Memo nr 20 | RVK, produksjonsprosedyrer. | | |
| Memo nr 32 | TSS, produksjonsprosedyrer. | | |
| Memo nr 66 | TSS 20 FA, montering av trapp | |
Seismic zones TSS - RVK
| Memo no | Name/download | Format | |
|---|---|---|---|
| Calcyl, Earthquake. | Excel | | |
| Des Bull | Des Bull Report. | | |
| Analyses of stairwells performace and damage during Wenchuan earthquake. | | ||
| Memo no 70 | Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2 | | |
| Memo no 71 | iC solution for earthquake and stairs spreadsheet. | | |
| Memo no 72 | iC solution for earthquake and stairs additional reinforcement. |
- TSS/RVK V1.6N — Kalkulasjonsverktøy
- Memo nr 31 — Veiledning, trappeforbindelser
- Memo nr 41 — Tilleggsprodukter, trappeforbindelser
- Memo nr 45 — Brannbeskyttelse, trappeforbindelser
- Memo nr 47 — Trinnlyd, trappeforbindelser
- Memo nr 54 — Tekniske spesifikasjoner, trappeforbindelser
- Memo nr 55 — Forankringsarmering, trappeforbindelser
- Memo nr 64 — Forankringsarmering i par cc 250 mm, trappeforbindelser
- Memo nr 65 — Forankringsarmering, TSS 20 FA,
- Memo nr 65 A — Forankringsarmering, TSS 25 L
- Memo nr 69 — CO2 reduksjon med IC trappesystem
- Calcyl, Earthquake.
- Des Bull — Des Bull Report.
- Analyses of stairwells performace and damage during Wenchuan earthquake.
- Memo no 70 — Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2
- Memo no 71 — iC solution for earthquake and stairs spreadsheet.
- Memo no 72 — iC solution for earthquake and stairs additional reinforcement.
| Bilde | Produkt |
Step |
DWG 2D |
IFC |
PDF |
|---|---|---|---|---|---|
 | REDiBOX | Redibox | Redibox DWG 2D | Redibox | Redibox |
Trappeforbindelse arkitekt
Trappeforbindelse ingeniør
Trappeforbindelse produksjon
Trappeforbindelse montering 1
Trappeforbindelse montering 2
Trappeforbindelse jordskjelvsikring
Trappeforbindelse jordskjelvsikring installasjon
