Utsparingsboks vegg

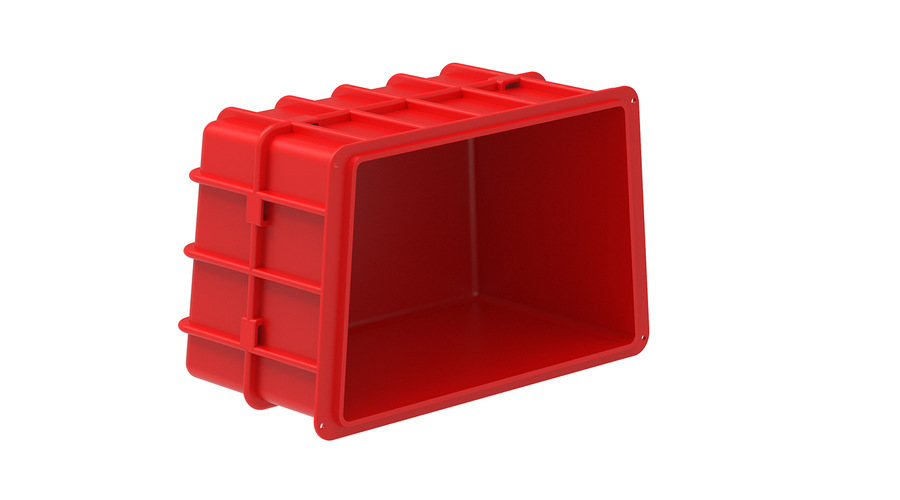

IC Box 100, utsparingsboks

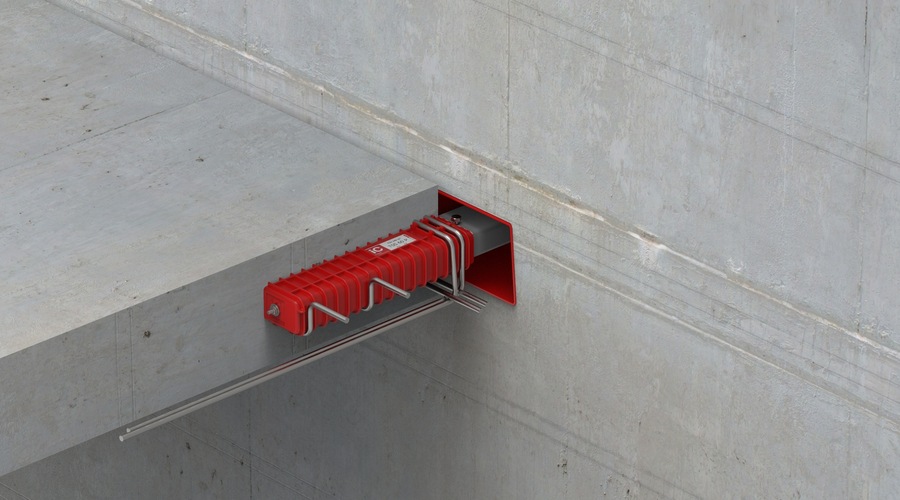

IC Box 100 er et spesialtilpasset produkt for å lage utsparing i betongvegger, prefab eller plasstøpt. Produktet er designet for å brukes sammen med TSS og RVK.
Bruk av IC Box 100 gir gode toleranser både vertikalt (55 mm) og horisontalt (90 mm). IC Box er produsert i slitesterk og resirkulert PE.
IC Box er forsterket med ribber på alle sider. Dette gir god forankring til betongveggen.
| Vekt | 0,30 kg |

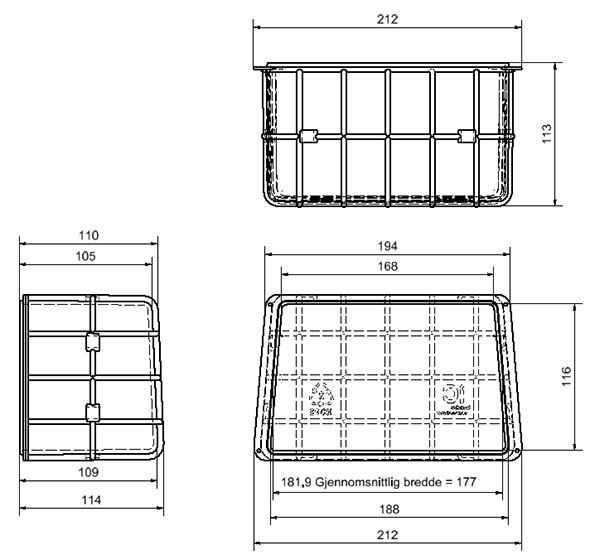

| Innvendig mål | b 177 - h 116 - d 107 |
- Vekt, sort stål
- 0,3 kg
- Innvendig mål
- b 177 – h 116 – d 107 mm
Prosjektering / design
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| TSS/RVK V1.6N | Kalkulasjonsverktøy |  | |
| Memo nr 31 | Veiledning, trappeforbindelser |  | |
| Memo nr 41 | Tilleggsprodukter, trappeforbindelser | | |
| Memo nr 45 | Brannbeskyttelse, trappeforbindelser | | |
| Memo nr 47 | Trinnlyd, trappeforbindelser | | |
| Memo nr 54 | Tekniske spesifikasjoner, trappeforbindelser | | |
| Memo nr 55 | Forankringsarmering, trappeforbindelser | | |
| Memo nr 64 | Forankringsarmering i par cc 250 mm, trappeforbindelser | | |
| Memo nr 65 | Forankringsarmering, TSS 20 FA, | | |
| Memo nr 65 A | Forankringsarmering, TSS 25 L | | |
| Memo nr 69 | CO2 reduksjon med IC trappesystem | |
Produksjon / montasje
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Memo TSS/RVK | TSS/RVK, anbefalt produksjons og montasjemetode | | |
| Memo nr 20 | RVK, produksjonsprosedyrer. | | |
| Memo nr 32 | TSS, produksjonsprosedyrer. | | |
| Memo nr 66 | TSS 20 FA, montering av trapp | |
Seismic zones TSS - RVK
| Memo no | Name/download | Format | |
|---|---|---|---|
| Calcyl, Earthquake. | Excel | | |
| Des Bull | Des Bull Report. | | |
| Analyses of stairwells performace and damage during Wenchuan earthquake. | | ||
| Memo no 70 | Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2 | | |
| Memo no 71 | iC solution for earthquake and stairs spreadsheet. | | |
| Memo no 72 | iC solution for earthquake and stairs additional reinforcement. |
- TSS/RVK V1.6N — Kalkulasjonsverktøy
- Memo nr 31 — Veiledning, trappeforbindelser
- Memo nr 41 — Tilleggsprodukter, trappeforbindelser
- Memo nr 45 — Brannbeskyttelse, trappeforbindelser
- Memo nr 47 — Trinnlyd, trappeforbindelser
- Memo nr 54 — Tekniske spesifikasjoner, trappeforbindelser
- Memo nr 55 — Forankringsarmering, trappeforbindelser
- Memo nr 64 — Forankringsarmering i par cc 250 mm, trappeforbindelser
- Memo nr 65 — Forankringsarmering, TSS 20 FA,
- Memo nr 65 A — Forankringsarmering, TSS 25 L
- Memo nr 69 — CO2 reduksjon med IC trappesystem
- Calcyl, Earthquake.
- Des Bull — Des Bull Report.
- Analyses of stairwells performace and damage during Wenchuan earthquake.
- Memo no 70 — Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2
- Memo no 71 — iC solution for earthquake and stairs spreadsheet.
- Memo no 72 — iC solution for earthquake and stairs additional reinforcement.
| Bilde | Produkt |
Step |
DWG 2D |
IFC |
PDF |
|---|---|---|---|---|---|
 | IC Box 100 | IC Box 100 2 D |
