Utsparingsboks vegg lyddemping

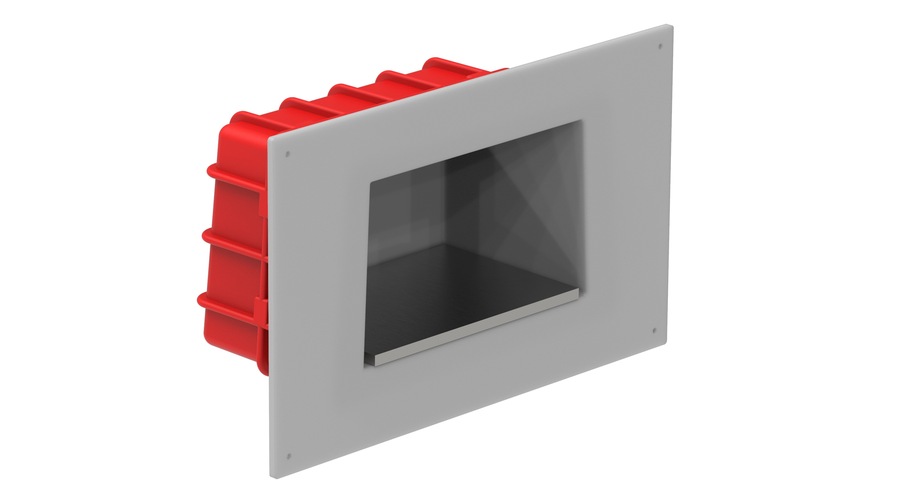

IC Box 100 SRU, utsparingsboks med lyddemping
IC Box100 SRU - Sound Reduction Unit.

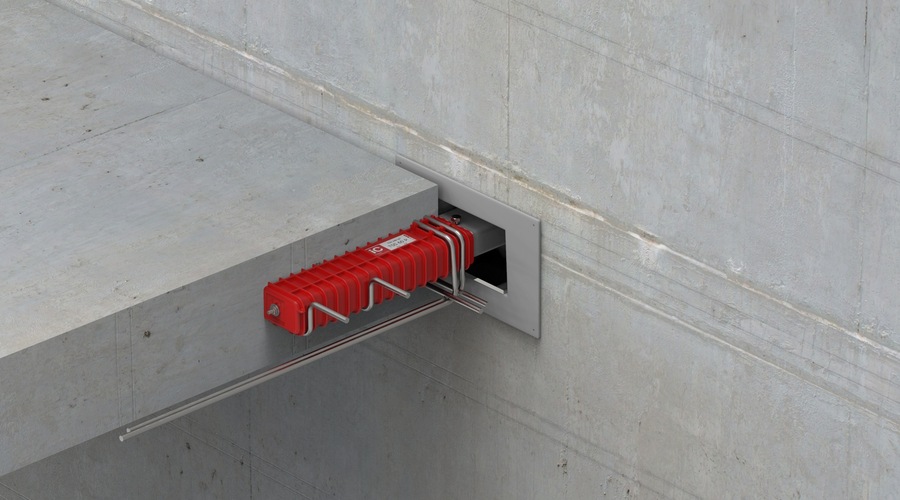

IC Box 100 SRU er et spesialtilpasset produkt for å lage utsparing i betongvegger, prefab eller plasstøpt. Produktet er designet for å brukes sammen med TSS og RVK.
Bruk av IC Box 100 SRU gir gode toleranser både vertikalt (40 mm) og horisontalt (75 mm). IC Box er produsert i slitesterk og resirkulert PE. Lyddempingseneheten er produsert i to komponents elastomer, stålshims i bunn for å fordele last over et større areal.
IC Box 100 er forsterket med ribber på alle sider. Dette gir god forankring til betongveggen.
20-28 dB lyddemping.
| Vekt | 1,78 kg |

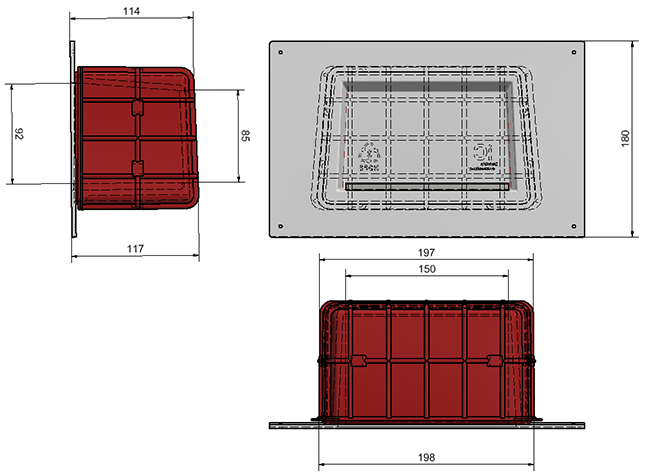

| Innvendig mål | b 150mm - h fra shims 85mm - d 99mm |
- Vekt, sort stål
- 1,78 kg
- Innvendig mål
- b 150 – h 85 – d 99 mm
Prosjektering / design
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| TSS/RVK V1.6N | Kalkulasjonsverktøy |  | |
| Memo nr 31 | Veiledning, trappeforbindelser |  | |
| Memo nr 41 | Tilleggsprodukter, trappeforbindelser | | |
| Memo nr 45 | Brannbeskyttelse, trappeforbindelser | | |
| Memo nr 47 | Trinnlyd, trappeforbindelser | | |
| Memo nr 54 | Tekniske spesifikasjoner, trappeforbindelser | | |
| Memo nr 55 | Forankringsarmering, trappeforbindelser | | |
| Memo nr 64 | Forankringsarmering i par cc 250 mm, trappeforbindelser | | |
| Memo nr 65 | Forankringsarmering, TSS 20 FA, | | |
| Memo nr 65 A | Forankringsarmering, TSS 25 L | | |
| Memo nr 69 | CO2 reduksjon med IC trappesystem | |
Produksjon / montasje
| Memo nr | Navn/nedlastning | Format | |
|---|---|---|---|
| Memo TSS/RVK | TSS/RVK, anbefalt produksjons og montasjemetode | | |
| Memo nr 20 | RVK, produksjonsprosedyrer. | | |
| Memo nr 32 | TSS, produksjonsprosedyrer. | | |
| Memo nr 66 | TSS 20 FA, montering av trapp | |
Seismic zones TSS - RVK
| Memo no | Name/download | Format | |
|---|---|---|---|
| Calcyl, Earthquake. | Excel | | |
| Des Bull | Des Bull Report. | | |
| Analyses of stairwells performace and damage during Wenchuan earthquake. | | ||
| Memo no 70 | Memo 70 i C SOLUTION FOR EARTHQUAKE AND STAIRS 2 | | |
| Memo no 71 | iC solution for earthquake and stairs spreadsheet. | | |
| Memo no 72 | iC solution for earthquake and stairs additional reinforcement. |
