Bjelke-søyleforbindelser
BSF 1100 kN, Bjelke-søyle
BSF er et konsollfritt system.

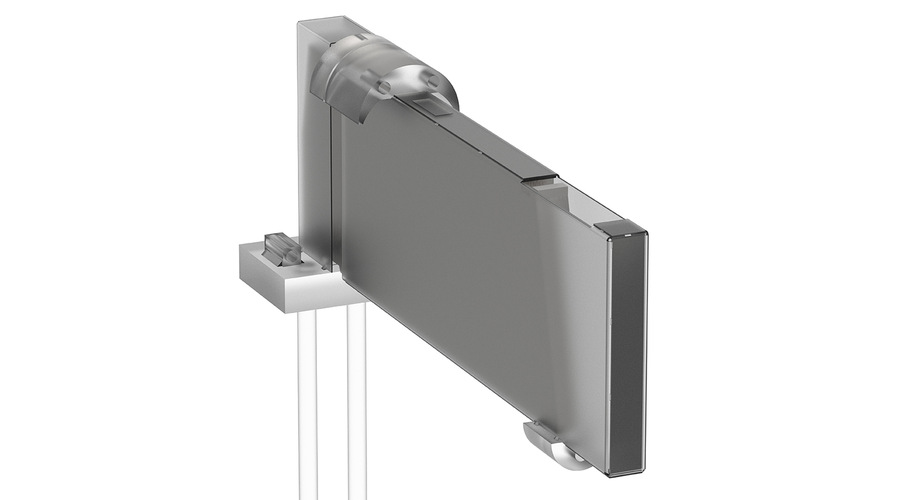

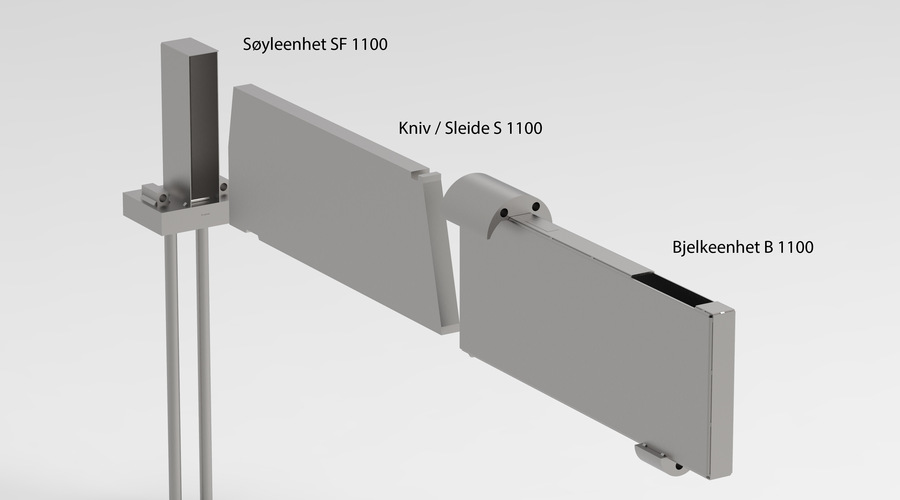

Systemet består av tre hoveddeler:
- Bjelke-enhet: Støpes inn i betongbjelken og skal forankres med angitt armering.
- Søyle-enhet: Støpes inn i betongsøylen og skal forankres med angitt armering.
- Kniv/sleide: Forbinder bjelken til søylen. Denne er av massivt stål og utgjør den delen av forbindelsen som overfør lasten fra bjelken til søylen. Før montasje er kniven tilbaketrukket og skjult inne i bjelke-enheten.
Alle deler er laget av stål. De tre hovedkomponentene er i stålkvalitet S355.
Gjengestenger er kvalitet 8.8, og stoppskiver er i stålkvalitet S355 (leveres ved forespørsel).
Design prinsipper
Når kniven er på plass i søylen fungerer denne som en utkrager fra bjelkeenden. Lasten påføres på enden av kniven hvor den overføres til bunnplaten i søylekassen. Momentet fra utkragingen balanseres ved at kniven har opplegg mot to halvrundstål på bjelkekassen, ett i fremre overkant av bjelkekassen og ett på undersiden av kassen ved knivens bakre ende. Armering bøyd rundt disse halvrundstålene overfører oppleggskreftene fra kniven videre inn i betongbjelken.
- Kapasitet
- 1 100 kN
- Minimum søylebredde
- 400 mm
- Minimum bjelkebredde
- 310 mm
- Minimum bjelkehøyde
- 590 mm
- S 1100, kniv
- 131,9 kg
- B 1100, bjelkeenhet
- 34,7 kg
- SF 1100, søyleenhet
- 37,2 kg

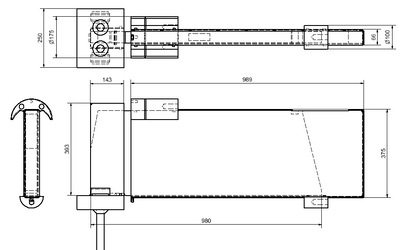

BSF 1100 k N søyle bjelke tegning
- Memo nr 501 — BSF KAPASITET OG MINIMUM SOYLE DIMENSJONER
- Memo nr 502 — BSF HOVEDDIMENSJONER OG MATERIALPARAMETRE
- Memo nr 503 — BSF REFERENSENIVA FOR PROSJEKTERING
- Memo nr 504 — BSF TOLERANSER
- Memo nr 505 — BSF TORSJON
- Memo nr 506 — BSF EKSPANSJONSSKJOT
- Memo nr 507 — BSF LOSNINGSFORSLAG IC OG JORDSKJELV
- Memo nr 508 — BSF KNUTEPUNKT
- Memo nr 509 — BSF VINTERFORHOLD BRANNBESKYTTELSE KORROSJON
- Memo nr 510 — BSF MERKING AV ENHETER
- Memo nr 551 — BSF EN KORT INNFORING
- BSF Calculations
- Memo nr 521 — BSF BEREGNING AV ARMERING
- Memo nr 522a — BSF 225 ARMERING I BJELKEENDE
- Memo nr 522b — BSF 300 ARMERING I BJELKEENDE
- Memo nr 522c — BSF 450 ARMERING I BJELKEENDE
- Memo nr 522d — BSF 700 ARMERING I BJELKEENDE
- Memo nr 522e — BSF 1100 ARMERING I BJELKEENDE
- Memo nr 523 — BSF EKSEMPEL ARMERINGSFORING I SOYLE
- Memo nr 524 — BSF BEREGNING AV ARMERING PARVISE ENHETER
- Memo nr 525 — BSF BEREGNING AV ARMERING GERBERSKJOT BJELKE BJELKE
- Memo nr 526 — BSF BEREGNING AV ARMERING T FORBINDELSE BJELKE BJELKE
- Memo nr 527 — BSF TOSIDIG T FORBINDELSE BJELKE BJELKE
