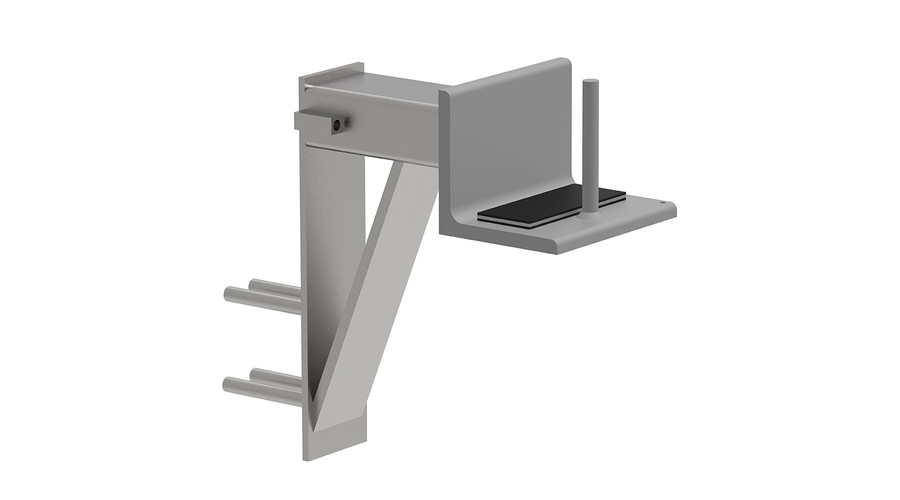

BWC WB enhet brukt med innerrør med vinkel

BWC WB - Balcony Wall Connection Wall Bracket.

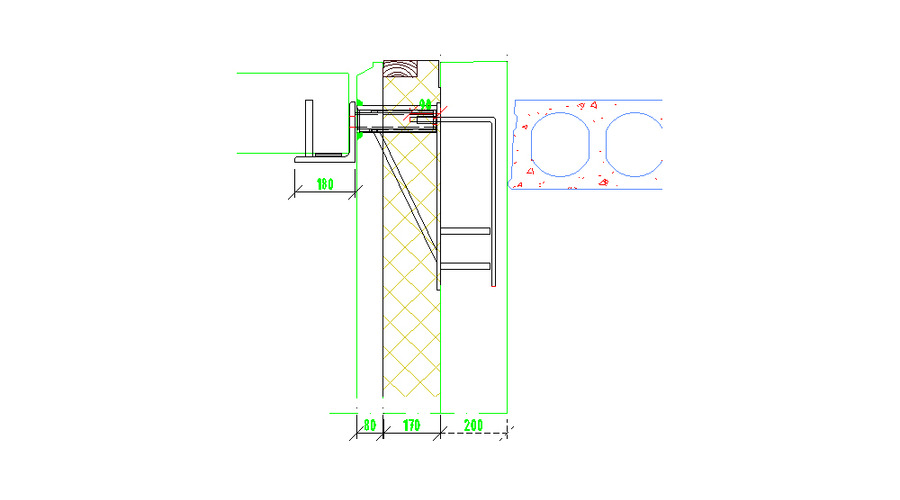

Er utviklet for bruk i prefabrikkerte sandwichvegger i betong (isolerte veggelement). Dette er en ren skjærforbindelse som benyttes i vegg der balkonger/svalganger har frontsøyler eller skråstag. Systemet kan også benyttes på stålsøyler, hup-profiler e.l

Systemet består av flere deler:

BWC WB: Dette er delen som støpes inn på fabrikken som produserer veggelementene, og flukter med yttersjikt.

Innerrør: Dette er delen som forbinder vegg og balkong-/svalgangselementet. Denne kommer i flere varianter. Mest vanlig kombineres den med en innstøpt balkongkasse (BWC 55-4), eller den kommer med en påsveiset vinkel som vist her.

Alle deler er laget av stål S355, og varmforzinket.

Se mer i Invisible Connections ® Memo 705

Maks. skjærkraft(kN)		55 kN
Maks. horisontalkraft (kN)		20 kN

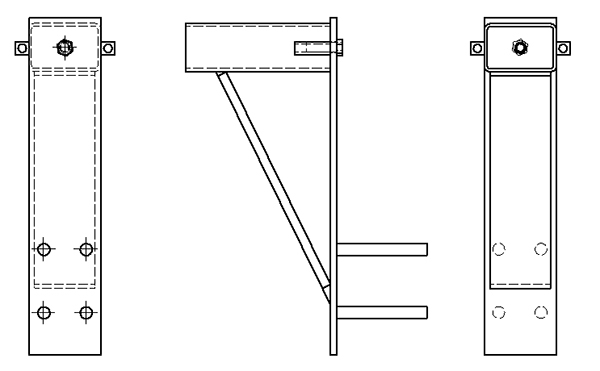

BWC WB Målene her er prosjekt spesifikke

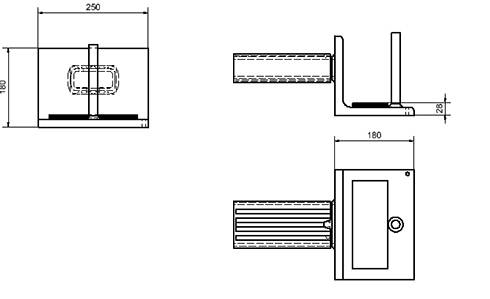

BWC 55 light innerrør med vinkel Målene her er prosjekt spesifikke

Maks. skjærkraft: 55 kN
Maks. horisontalkraft: 20 kN

BWC 55 light

Memo nr	Navn / nedlastning	Format
Memo nr 700	BWC 55 740 BWC 55 LIGHT VEILEDNING	PFD
Memo nr 701b	BWC 55 light, tekniske spesifikasjoner	PFD
Memo nr 702b	BWC 55 light, beregning av forankringsarmering	PFD
Memo nr 703b	BWC 55 light, eksempel forankringsarmering	PFD
Memo nr 704	BWC 55 740 og BWC 55 Light, eksempel	PFD
Memo nr 705	BWC WB for isolerte veggelement	PFD
