For balkong med søyle/skråstag

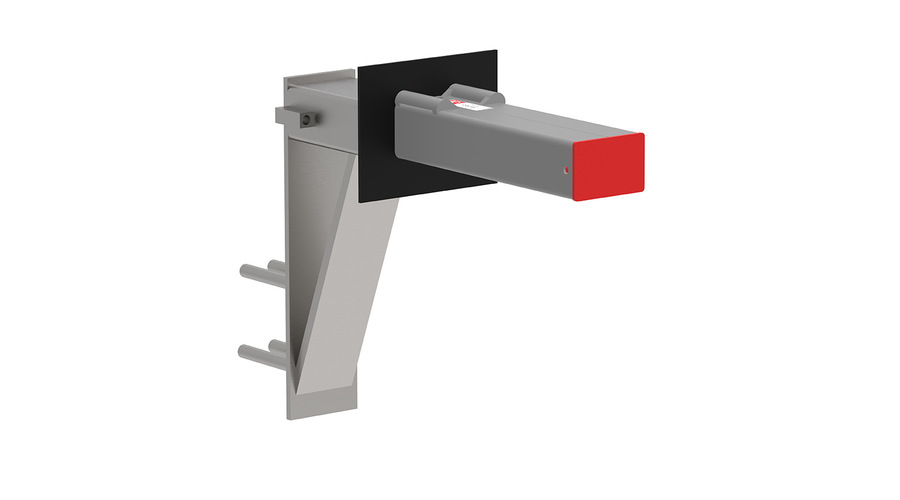

BWC WB med TSS-enhet
BWC WB - Balcony Wall Connection Wall Bracket.
Er utviklet for bruk i prefabrikkerte sandwichvegger i betong (isolerte veggelement). Dette er en ren skjærforbindelse som benyttes i vegg der balkonger/svalganger har frontsøyler eller skråstag. Systemet kan også benyttes på stålsøyler, hup-profiler e.l
Systemet består av flere deler:
BWC WB: Dette er delen som støpes inn på fabrikken som produserer veggelementene, og flukter med yttersjikt.
I noen tilfeller kombineres BWC WB med en trappeforbindelse TSS/RVK.
Alle deler er laget av stål S355, og varmforzinket.
Se mer i Invisible Connections ® Memo 705
| Maks. skjærkraft(kN) | 55 kN | |
| Maks. horisontalkraft (kN) | 20 kN |
| BWC WB Målene her er prosjekt spesifikke |  |

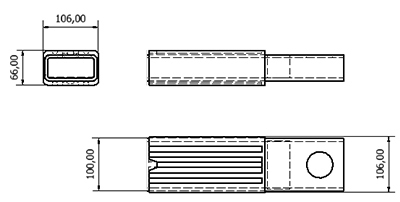

| BWC 55 light innerrør Målene her er prosjekt spesifikke |  |
| TSS Se tegning TSS |
- Maks. skjærkraft
- 55 kN
- Maks. horisontalkraft
- 20 kN
BWC 55 light
| Memo nr | Navn / nedlastning | Format | |
|---|---|---|---|
| Memo nr 700 | BWC 55 740 BWC 55 LIGHT VEILEDNING | PFD |  |
| Memo nr 701b | BWC 55 light, tekniske spesifikasjoner | PFD | |
| Memo nr 702b | BWC 55 light, beregning av forankringsarmering | PFD | |
| Memo nr 703b | BWC 55 light, eksempel forankringsarmering | PFD | |
| Memo nr 704 | BWC 55 740 og BWC 55 Light, eksempel | PFD | |
| Memo nr 705 | BWC WB for isolerte veggelement | PFD | |
- Memo nr 700 — BWC 55 740 BWC 55 LIGHT VEILEDNING
- Memo nr 701b — BWC 55 light, tekniske spesifikasjoner
- Memo nr 702b — BWC 55 light, beregning av forankringsarmering
- Memo nr 703b — BWC 55 light, eksempel forankringsarmering
- Memo nr 704 — BWC 55 740 og BWC 55 Light, eksempel
- Memo nr 705 — BWC WB for isolerte veggelement
Balkongforbindelse (skjær) light montering
Balkongforbindelse (skjær) light produksjon
Balkongforbindelse (skjær) light ingeniør
Balkongforbindelse (skjær) light arkitekt
